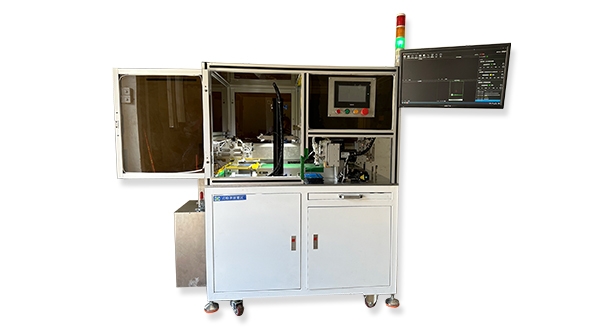

CCD圖像傳感器是CCD視覺檢測設備的關鍵部件，它的作用是將光學圖像轉化為電信號。CCD（Charge - Coupled Device，電荷耦合器件）由大量的像素單元組成，每個像素單元可以感知光線的強度，并將光信號轉化為相應的電荷。當光線照射到 CCD 圖像傳感器上時，不同位置的像素單元根據接收到的光強積累不同數量的電荷，通過電荷轉移和放大等處理，形成與圖像對應的電信號輸出。其性能優劣直接影響到圖像的質量，比如像素數量決定了圖像的分辨率，像素數量越多，圖像細節越清晰；靈敏度高的 CCD 傳感器則能在較暗的環境下獲取清晰圖像。

　　光學鏡頭是 CCD 視覺檢測設備獲取清晰圖像的重要保障。它的主要功能是收集并聚焦光線，將檢測對象的圖像清晰地投射到 CCD 圖像傳感器上。不同類型的光學鏡頭具有不同的焦距、光圈和視場角等參數。焦距決定了鏡頭的拍攝距離和放大倍數，長焦距鏡頭適用于遠距離拍攝和細節放大；光圈大小影響鏡頭的進光量和景深，大光圈可以在低光照條件下獲得足夠的光線，同時能實現淺景深效果，突出拍攝主體；視場角則決定了鏡頭能夠拍攝到的范圍大小。在實際應用中，需要根據檢測對象的尺寸、距離和精度要求，選擇合適參數的光學鏡頭。

　　照明光源在 CCD 視覺檢測設備中不可或缺，它的作用是為檢測對象提供合適的照明條件。合適的光源可以增強檢測對象的特征，提高圖像的對比度，使缺陷、尺寸等檢測信息更加明顯。照明光源有多種類型，如環形光源、條形光源、背光源等。環形光源適合對表面平整的物體進行檢測，能提供均勻的照明；條形光源常用于檢測物體的邊緣和輪廓；背光源則適用于檢測透明或半透明物體，以及需要突出物體輪廓的場景。光源的顏色、亮度和照射角度都需要根據檢測對象的特性進行調整，以獲得成像效果。

　　圖像采集卡負責將 CCD 圖像傳感器輸出的電信號轉換為計算機能夠處理的數字信號，并傳輸給圖像處理系統。它對信號的轉換精度和傳輸速度有著較高要求。轉換精度高可以保證圖像信息的完整性，避免因信號丟失或失真導致的圖像質量下降；傳輸速度快則能夠滿足實時檢測的需求，使檢測設備能夠快速處理大量圖像數據。

　　圖像處理系統是 CCD 視覺檢測設備的 “大腦”，它對采集到的數字圖像進行分析和處理。通過各種圖像處理算法，如濾波、邊緣檢測、特征提取等，對圖像中的檢測對象進行識別、測量和判斷。例如，利用邊緣檢測算法可以準確提取物體的輪廓，從而實現尺寸測量。
